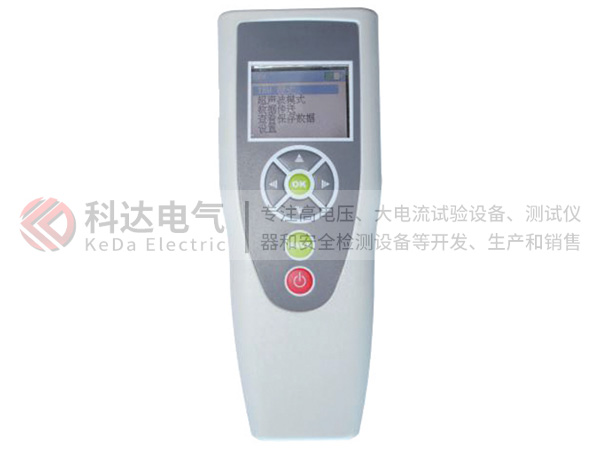

廣泛適用于中高壓開關柜（3-66KV）等電氣設備中各種放電非介入式檢測儀器，具有體積小、重量輕、操作簡單、功能強大等特點。適用于對開關柜局部放電情況進行帶電快速巡檢，同時具有TEV和超聲波兩種檢測方式，可以更好地確定開關柜是否存在局部放電現象，能夠?qū)z測結果進行量化顯示并儲存及報告上傳。

當中高壓開關柜發生局部放電時，會在金屬柜體表面產生幾毫伏至幾伏不等的暫態地電壓信號并同時產生超聲波信號，多功能局部放電檢測儀能夠?qū)@兩種信號進行采集、分析、提供TEV最高幅值水平、每周期脈沖計數及嚴重級別等檢測數據，從而判斷開關柜是否存在局部放電，為檢修提供可靠依據。

技術指標

TEV ---- 傳感器：電容式

測量范圍：0~60dBmV

分辨率： 1dB

測量精度：±1dB

每周波最大脈沖數：655

最小脈沖頻率：10Hz

超聲波---測量范圍：-7dBμV~68dBμV

分辨率：1dB

測量精度：±1dB

傳感器靈敏度：-65dB（0dB=1 vol/μbar 有效值SPL）

傳感器中心頻率：40kHz

傳感器直徑：16mm

外差頻率：38.4KHz

硬件參數--外殼：單色注塑成型的塑料盒

指示燈： 彩色背光LCD，充電指示LED

控制：薄膜鍵盤

連接件：2.1mm 低壓直流充電器輸入

3.5mm 立體聲耳機接口外部超聲波傳感器輸入

頭戴式耳機：最小 8 歐姆

環境 --- 工作溫度：0℃~55℃;

濕度：0-90% 非冷凝

防護等級：54

電源 --- 內部電池： 3.7V 3.6Ah 鋰離子

工作時間：大約 5 小時

電池保持：當檢測到電池低電壓或設備運行已經十分鐘時，自動關閉
